ファインブランキング
ファインブランキング加工
パンチとダイのクリアランスを小さくし、板抑えおよび逆押しで材料を拘束、塑性加工を行う工法です
概要
一般的な打抜きプレス加工と比べると、平滑なせん断面と直角度に優れた高精度の製品になります。
ファインブランキング加工がこれほど注目され普及してきたのは、その基本原理の持つ高いポテンシャルにあります。
現在もさまざまな工夫・改良だけでなく、更なる周辺技術にも支えられ、進化を続けています。
完成品の品質・性能ばかりでなく、加工工程の合理化、省資源化、コストダウンなどにも効果を発揮する優れたテクノロジーです。
特長
Feature 01平滑なせん断面と直角度に優れた高精度
一般的なプレス加工では困難なミクロン単位の精密なプレスが可能です。せん断面が平滑で美しく仕上がり、後処理が不要です。

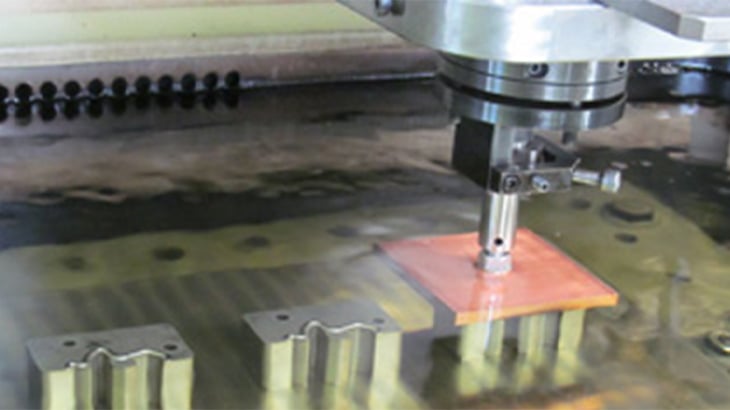

Feature 02独自技術による金型設計
スイス・ヒドレル社の基本技術取得から約60年、当社の金型は全て自社製。独自の設計思想に基づき、金型設計からプレス成型製品の製造までのさまざまな工程で進化を続けています。
当社の金型は、4本または2本の支柱構造で製品の精度を重視し、剛性を持たせた設計・製作を行っております。
Feature 03合理化、省資源化、コストダウン
完成品の品質・性能ばかりでなく、加工工程の合理化、省資源化、コストダウンなどにも効果を発揮する優れたテクノロジーです。
仕組み
-
一般打抜きプレスの工法
-
ファインブランキング工法
工程サイクル
-
1
プレスは急速に閉じ、環歯が材料面に圧入を開始する。
-
2
環歯が圧入され、切断を開始する。
-
3
ファインブランキング動作が終了し、製品はダイの内部に、抜きカスはパンチの内部にある。
-
4
製品と抜きカスを排出、パンチは材料から離れる。直後に製品と抜きカスはエアーブロー等で飛ばされ、次の材料が送られてくる。
加工例
一般プレス、鍛造、鋳造などの加工後、後加工を行っている製品を、ファインブランキングでは後加工無しで生産可能です。
-
一般打抜きプレスの工法
-
ファインブランキング加工した平滑な切断面
- 加工法
-
-
-
-
外周面取り
-
穴面取り
-
-
-
-
-
-
-
-
-
穴面粗度向上：穴面粗度を0.3a程度に向上させリーマ・ホーニング工程を省略できます。
-
- 後加工
-
ファインブランキング加工後のバリ取り・研磨・熱処理・表面処理・機械加工などの後加工も弊社にて承ります。
-
バリ取り
-
熱処理
-
表面処理
-
樹脂成形
-
ラインアップ
プレス機製造のノウハウが活きる充実した加工ライン
少量品種かつ高付加価値商品のあふれる現代において、市場の要請に対応していくためには、それぞれの目的に適合したさまざまな金型やその成形部品が求められます。当社は100トンから650トンに至る、幅広いファインブランキングプレス機をラインアップしています。
ファインブランキング加工の長年にわたる豊富な経験と技術、一貫した管理体制で製品を提供しています。

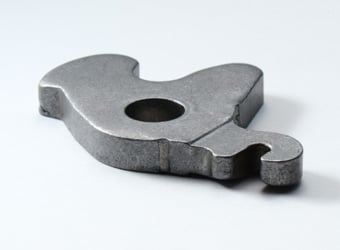

ラッチ・ラチェット
写真はドアロック関連部品の一例です。お困りの部品がございましたら、是非ご相談下さい。
一覧を見る
板厚：4.5mm
材質：SCM435
用途：自動車用部品
板厚：4.9mm
材質：SCM415
用途：自動車用部品
板厚：4.9mm
材質：SCM415
用途：自動車用部品
板厚：4.9mm
材質：SCM415
用途：自動車用部品
板厚：5mm
材質：SCM435
用途：自動車用部品
板厚：5mm
材質：SAPH44
用途：自動車用部品
板厚：4mm
材質：SPHC
用途：自動車用部品
板厚：4mm
材質：SAPH44
用途：自動車用部品
フランジ
写真は配管関連部品の一例です。お困りの部品がございましたら是非ご相談下さい。
一覧を見る
板厚：6mm
材質：SUS304
用途：自動車用部品
板厚：6mm
材質：SPHC
用途：自動車用部品
板厚：7mm
材質：SUS304K
用途：自動車用部品
板厚：8mm
材質：SPHC
用途：自動車用部品
板厚：4.5mm
材質：SPHC
用途：自動車用部品
板厚：9mm
材質：SUS304
用途：自動車用部品
板厚：8mm
材質：SUS304
用途：自動車用部品
ギヤ
写真はギヤ関連部品の一例です。お困りの部品がございましたら是非ご相談下さい。
一覧を見る
板厚：6mm
材質：SPHC
用途：農業機械用
板厚：6mm
材質：SCM435
用途：自動車用部品
板厚：8.8mm
材質：S20C
用途：クレーン用部品
板厚：7.5mm
材質：SA1010
用途：クレーン用部品
板厚：8mm
材質：SA1010
用途：クレーン用部品
板厚：5.8mm
材質：SCM415
用途：農業機械用
その他
用途及び写真は各種ファインブランキング部品の一例です。お困りの部品がございましたら是非ご相談下さい。
一覧を見る
板厚：6mm
材質：SPHC
用途：自動車用部品
板厚：5mm
材質：SPHC
用途：産業機械用
板厚：4mm
材質：SCM435
用途：自動車用部品
板厚：8.1mm
材質：SS400
用途：自動車用部品
板厚：6mm
材質：熱延鋼板
用途：自動車用部品
板厚：4.5mm
材質：熱延鋼板
用途：自動車用部品
板厚：3.5mm
材質：S45C
用途：二輪車用部品
材質：熱延鋼板
用途：自動車用部品
板厚：5mm
材質：SCM435
用途：自動車用部品
板厚：5.55mm
材質：KFN4
用途：自動車用部品
板厚：3.2mm
材質：SPFH59
用途：二輪車用部品
材質：炭素工具鋼
用途：自動車用部品
板厚：5mm
材質：SPHC
用途：自動車用部品
導入の流れ
用途や使用環境に配慮しながら、お客様のご要望に合わせてオーダーメイドでご提供します。
- 金型製作期間：4カ月
-
-
1金型設計
-
2図面承認
-
3金型製造・組立
-
4試打ち・製品検査
-
5お客様承認
-
6量産開始
-
